直线模组联轴器挑选与安装

来源:雷子科技   时间:2022-10-28  浏览数:14

直线模组构成简略,元件并不多,而其中很重要的一个部件,联轴器确很简略被咱们忽视,那么这个联轴器到底在滑台模组的有着怎样的效果呢,其实,在许多精细机械设备中都会有这个小部件,今日就为咱们介绍一下直线模组中联轴器的效果和挑选设备办法。

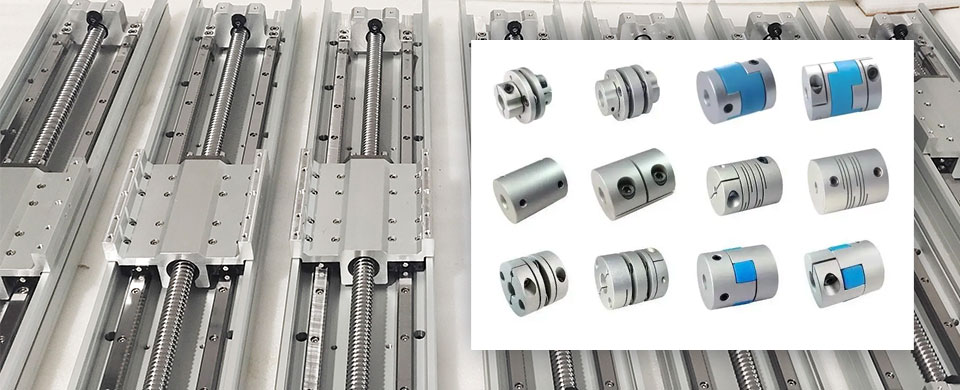

直线模组与联轴器

为什么咱们说联轴器这个部件在直线模组的作业中起到了非常重要的效果?首要咱们要知道它在滑台模组中的运用,咱们在直线模组中联接两轴或轴与反转件,就是在传递运动和动力进程中一起反转,这样咱们就离不开这种设备。另外,它也能够作为一种安全设备用来防止被联接机件接受过大的载荷,起到过载维护的效果。

下面咱们介绍下挑选直线模组联轴器的一些留意事项:

咱们能够依据直线模组电机的类型进行挑选,其实,滑台用电机在一定程度上决议联轴器的巨细尺寸以及规格等,同联轴器的转矩是成正比的。

第二,就是直线模组内部前后两头联轴器卡槽巨细来决议,有些直线模组因为是批量化的,所以卡槽巨细一般是固定。

第三,直线模组传动系统的载荷才能也是决议联轴器的品种的一个重要因素。作业载荷要求能够抗冲击,缓冲击,并且转矩改变非常大的作业环境,应该选用挠性联轴器,以便改进传动系统的功能能效。

从上面的介绍咱们知道,联轴器意图是在电动机作业时使主动轴和从动轴两轴中心线在同一直线上。关系到线性模组是否能正常作业和精度,对高速作业的线性模组特别重要。同时也关系到直线模组作业安稳性和安全性等问题,所以设备时一定留意下面这些,一般不建议没经验的客户自行设备的。

设备联轴器时先固定一断,如主机侧联轴器定位后,以此为基准调整另一个半联轴器,使其与主机侧半联轴器对中。把百分表固定到主机侧半联轴器上,百分表触头触摸另一个半联轴器,并转动此联轴器来找正调整仍是把百分表固定在非主机侧半联轴器上,百分表触头触摸主机侧半联轴器,找正用表放在主机侧或许传动机测都能够,主要以作业便利为主。对中时,圆周调整左右值=上下值得和。最终检验对中找正的标准是两个对轮中心重合,也就是使两对轮的外圆重合,两对轮的结合面(端面)平行(两中心线平行)。

再者咱们要知道设备联轴器规定两轴中心有一个允许偏差值,从装置视点讲,只要能确保联轴器安全可靠地传递扭矩,两轴中心允许的偏差值愈大,设备时愈简略达到要求。可是从设备质量视点讲,两轴中心线偏差愈小,对中愈**,线性模组的作业情况愈好,运用寿命愈长。
