xy轴运动平台直线模组的选型要点

来源：雷子科技   时间：2025-08-04  浏览数：5

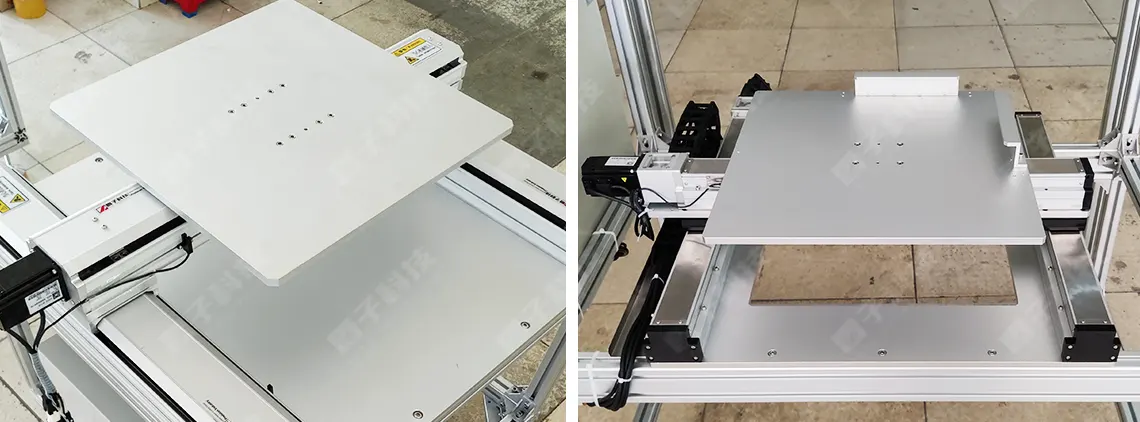

在各类自动化设备的直线运动系统中，xy轴运动平台凭借结构简洁、功能实用的特点，成为平面操作场景中的核心组件。其通过 x 轴与 y 轴的正交组合，可实现工件在二维平面内的精准位移，广泛应用于电子装配、精密检测、物料搬运等领域。结合大量项目实践经验，直线模组的选型需遵循系统化的指标分析逻辑，这不仅能提升选型效率，更能确保最终方案与实际需求的匹配度。

选型工作的低效往往源于核心需求的模糊化。不少用户在初期阶段对关键参数缺乏明确界定，仅以 “大概”“差不多” 等模糊描述推进选型，极易导致方案偏差，甚至需要返工调整。因此，建立清晰的指标体系是选型工作的首要前提。

xy轴运动平台的选型需围绕六大核心指标展开，这些参数共同构成了模组性能的评估框架，也是与供应商沟通的基础依据。

安装形式是决定整体结构设计的起点。xy 轴的安装方式（水平安装或壁挂安装）直接影响负载参数的计算逻辑：水平安装时，模组主要承受垂直方向的正压力；壁挂安装则需额外承受倾覆力矩，对模组的刚性和导轨承重能力提出更高要求。例如，壁挂式装配中，滑台悬臂端的挠度会随负载增加而显著增大，需通过加粗丝杆直径或增加导轨规格来补偿。

负载参数的考量需兼顾静态重量与动态力矩。除工件的实际质量外，负载重心与模组运动中心的偏移量（即力矩长度）是关键影响因素。当重心偏移超过设计阈值时，会产生附加扭矩，导致导轨受力不均、丝杆磨损加剧，进而影响定位精度。通常情况下，力矩值每增加 10%，需对应提升 20% 的模组额定负载等级以预留安全余量。

精度要求的核心是重复定位精度，不同类型的直线模组在这一指标上存在显著差异。滚珠丝杆模组的重复定位精度通常可达 ±0.01mm，而同步带模组则多在 ±0.1mm 级别。对于半导体封装、光学检测等高精度场景，需明确要求丝杆精度等级（如 C3 级）及导轨平行度误差（≤0.02mm/m），并配套光栅尺等闭环反馈元件以实现微米级控制。

运动速度与加速度决定了传动部件的参数匹配。丝杆导程是影响速度的关键参数：导程越大，相同电机转速下的直线速度越高（速度 = 导程 × 转速 / 60），但同时会降低系统的输出扭矩（扭矩与导程成反比）。例如，10mm 导程丝杆在 3000rpm 电机驱动下可达到 500mm/s 的速度，但负载能力仅为 5mm 导程丝杆的 50%。加速度的选择则需考虑惯性力影响，急加速场景下需通过有限元分析验证模组结构的抗冲击性能。

安装空间限制直接影响模组的结构布局。长行程设计（如超过 1000mm）需采用 “固定 - 支撑” 式丝杆安装结构以避免挠度问题，同时需核算电机与丝杆的连接方式 —— 直连式结构紧凑但对同轴度要求高，侧装式（折角传动）则可节省轴向空间，但会引入微小传动误差。对于空间受限的场景，可选择电机下折或侧折的模块化设计，较传统结构缩短 30% 以上的安装长度。

使用环境的适配性决定了防护方案的选择。在粉尘环境（如激光切割）中，需采用全封闭防护罩（IP65 防护等级）配合风琴式防尘罩；面对腐蚀性气体（如化工检测），应选用不锈钢丝杆、镀镍导轨及氟橡胶密封圈；高温环境（如焊接设备）则需配置强制冷却系统，将丝杆工作温度控制在 60℃以内以避免热膨胀误差。

值得注意的是，当涉及多轴联动（如三轴、四轴平台）或超高精度需求（±0.001mm）时，选型复杂度会呈指数级上升，需综合考量各轴动态匹配性、系统共振频率、伺服参数整定等深层因素。此时，借助专业厂家的非标定制能力往往是更高效的选择 —— 通过详细的工况调研、参数模拟与样机测试，可最大限度降低选型风险。

综上，xy轴运动平台的选型是一项系统性工程，需以明确的指标体系为基础，结合实际工况进行参数匹配。通过与供应商的深度沟通，将模糊需求转化为量化参数，才能最终形成兼具经济性与可靠性的最优方案。
