光栅尺和磁栅尺的区别和应用

来源：本站   时间：2026-06-12  浏览数：10

光栅和磁栅到底怎么选，今天就聊聊这个话题，说说我的个人理解。

说白了，光栅尺和磁栅尺都是当"尺子"用的，相当于人的眼睛。你电机带着模组跑，跑到哪了、跑了多远，得有个东西告诉控制系统，这就是它们干的活儿，叫作位置反馈，没有这个反馈，电机就是个"瞎子"，只管转，不知道自己在哪。加了这个，就变成闭环了，走多少、停在哪，心里有数。

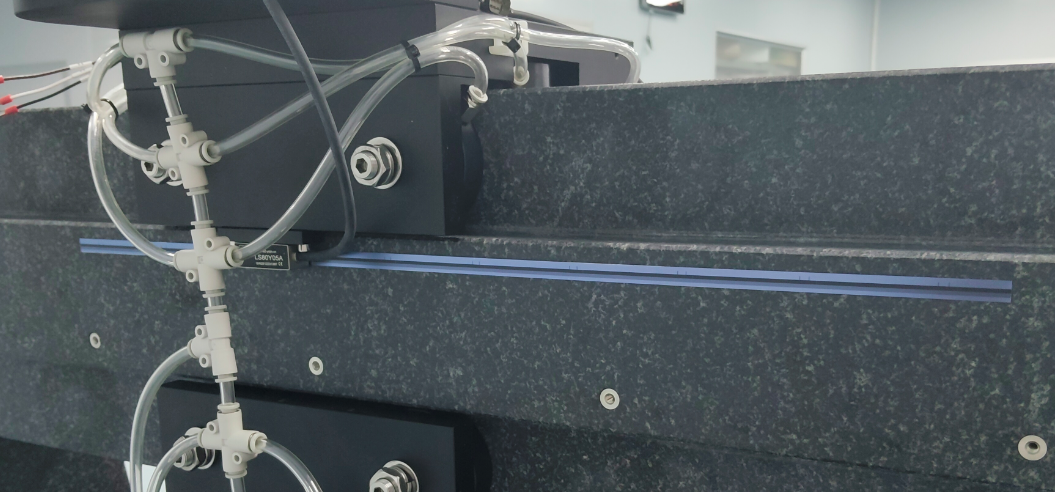

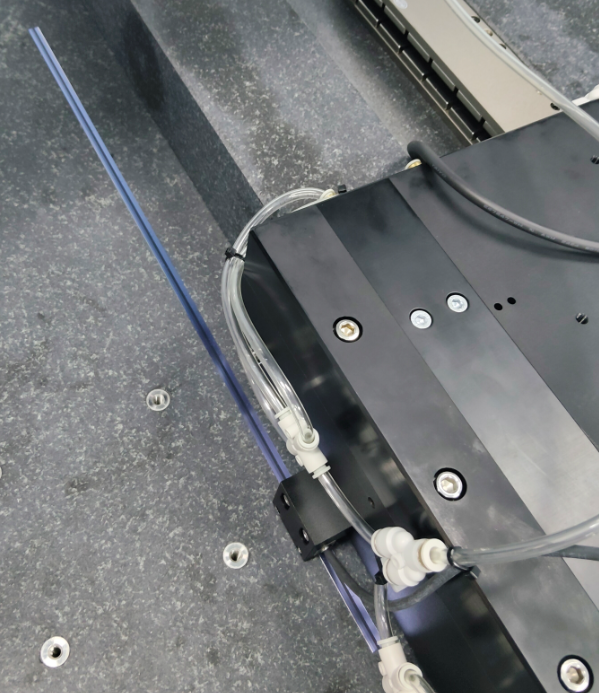

首先来说下光栅尺，光栅尺的原理不复杂，就是靠光来读位置。尺子上有很细的刻线，专业术语叫作光栅线，读数头一束光过去，通过莫尔条纹算出位移。

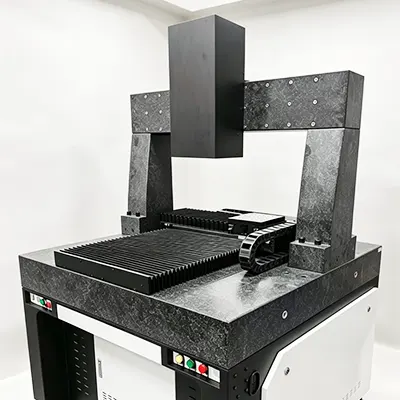

它好处就是精度高，分辨率也能做得很高，微米级甚至更高都行。所以我们做大理石平台的时候，客户要高精度定位，基本都上光栅尺。大理石本身平面度就好，配上光栅，整体精度很有保障。

但缺点也明显。 怕脏。灰尘、油雾、水汽，沾上去读数就飘了。所以你去看那些精度要求高的设备，光栅尺要么是封闭式的，要么环境得控制得很好，无尘车间之类的。且我们的大理石直线电机设备的光栅尺是在风琴罩里面的，完全是受保护的。

磁栅尺就不一样了，靠磁场来读位置。尺子上是磁性的刻录信号，也就是N/S交替排列，提供磁头感应磁场变化来算位移。

磁栅在精度上确实比光栅差一档，但对于很多应用场景够用了。而且它最大的优点就是扛造。油污、灰尘、水，基本不太影响。所以你要是设备用在环境不太好的地方，磁栅是比较省心的选择。

所以说，没有哪个更好这一说，关键看你的应用场景。

要精度、环境可控用光栅尺，配合大理石平台效果很好环境差、要求耐用且精度不高就选磁栅尺，当然预算也有影响，光栅整体成本会高一些，我们给客户做方案的时候，一般会先问清楚他用在哪、精度要求多少、现场环境怎么样。不是说谁贵就一定好，合适最重要。
