高精密被动气浮大理石运动平台：结合VC隔振标准反向推导厂房地面振动限值

来源：本站   时间：2026-06-21  浏览数：1

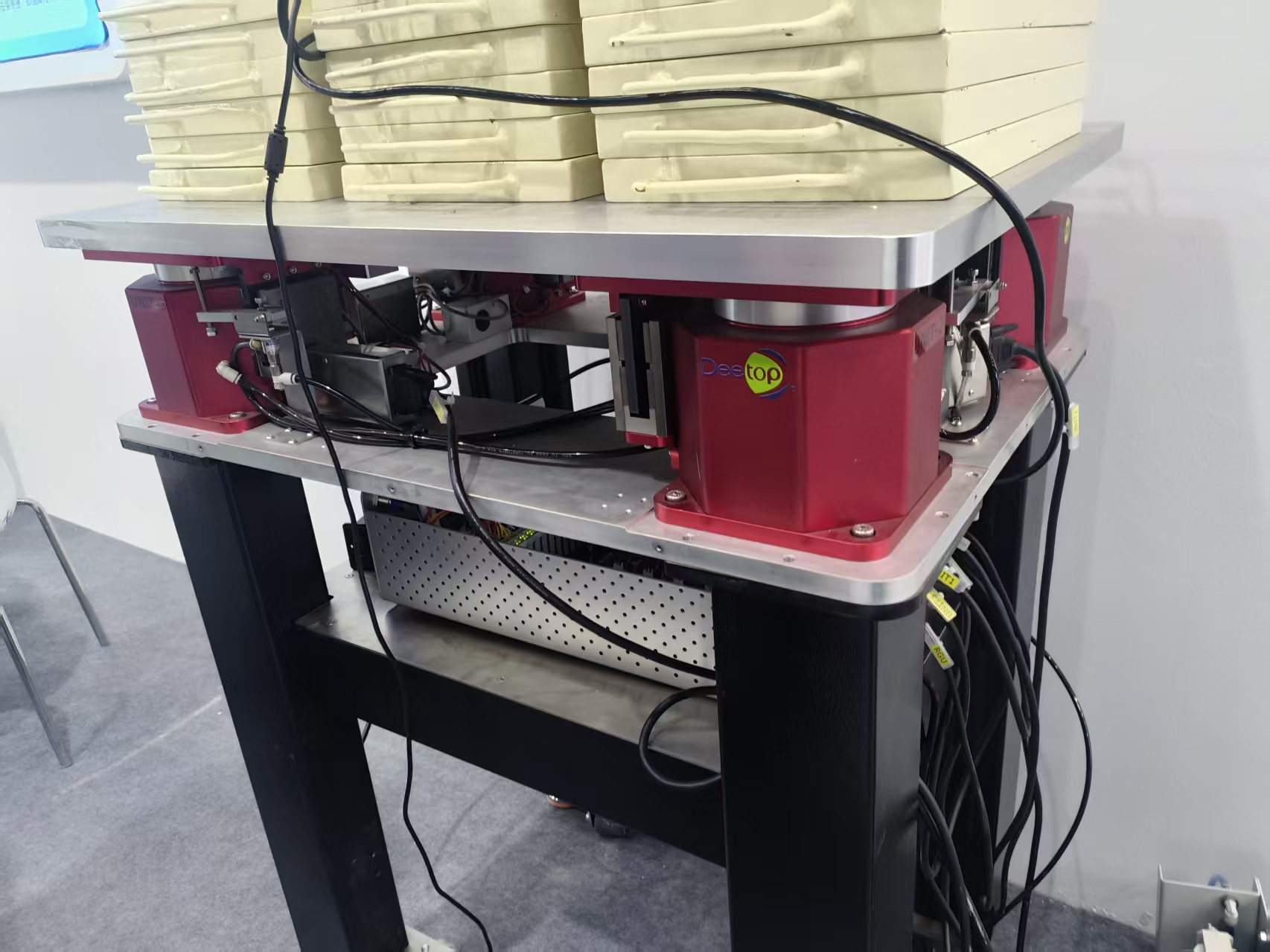

       高精密直线电机大理石平台采用被动气浮平台进行隔振操作时，通常其固有频率在1-2Hz之间（平台重量大于等于300kg），重量越大的情况下，其固有频率会进一步降低。在此基础上我们对隔振等级等级进行深入探究。

首先根据固有频率在1-2HZ数据，

得出外部频率>1.4-2.4HZ时，该平台具有一定的隔振效果。

VC微隔振等级

VC系列（VC-A/VC-B/VC-C/VC-D/VC-E）是光学、半导体行业通用的地面振动分级标准。

这是根据振动速度的有效值（单位um/s）对振动进行描述

等级 最大允许振动速度（RMS） 核心适用场景、配套设备说明。

其中：

VC-A 50 μm/s    低倍率光学显微镜、普通电子天平、简易投影校准仪器；普通质检实验室、小型自动化检测台、精度要求≥8μm的位移平台；

VC-B 25 μm/s   中高精度光学检测、3μm制程半导体检测设备、普通步进位移平台；中倍率显微镜、小型激光打标定位台；基础气浮光学平台即可达标，市面常规钢制气浮台主流适配此环境。

VC-C 12.5 μm/s   行业主流高精度标准：绝大多数半导体光刻/检测设备、光学干涉仪、1μm制程设备；

VC-D 6.25 μm/s   亚微米级半导体工艺、扫描电镜SEM、透射电镜TEM、原子力显微镜AFM；纳米级激光干涉测量、超精密五轴定位平台；必须重载加厚大理石基座+超低固有频率重载气浮，厂房需独立防振地基。

VC-E 3.12 μm/s   极限纳米科研设备、长光路超高精度激光干涉系统、芯片纳米量测设备； 实验室无地下室独立厚混凝土防振地基；对整套气浮系统、大理石吨位、厂房周边交通管控要求极严苛，量产工厂极少达到。

根据简谐振动核心公式



得出，假设在10HZ频率，其振动幅度不超过0.563um，才能满足VC-B的微振动等级要求。

再假设该设备在10HZ的隔振效率是90%，那么地面在对应10HZ的这个特定频段，其原本地面振动幅度不能超过5.6um才能达到VC-B的需求。

但是现实环境和工况下，不可能存在单一频段的振动，都是多频段叠加态，所以统计低频振动幅度时是一个较为困难的过程。

所以想要实现高隔振等级的平台，不单只是设备本身的隔振等级要高，还需要对现场本身的振动环境有着极其苛刻的要求，如果现场本身振动环境恶劣，有些工厂的地面振动幅度甚至达到几十微米，是不可能通过被动气浮隔振达到较好的隔振效果的。

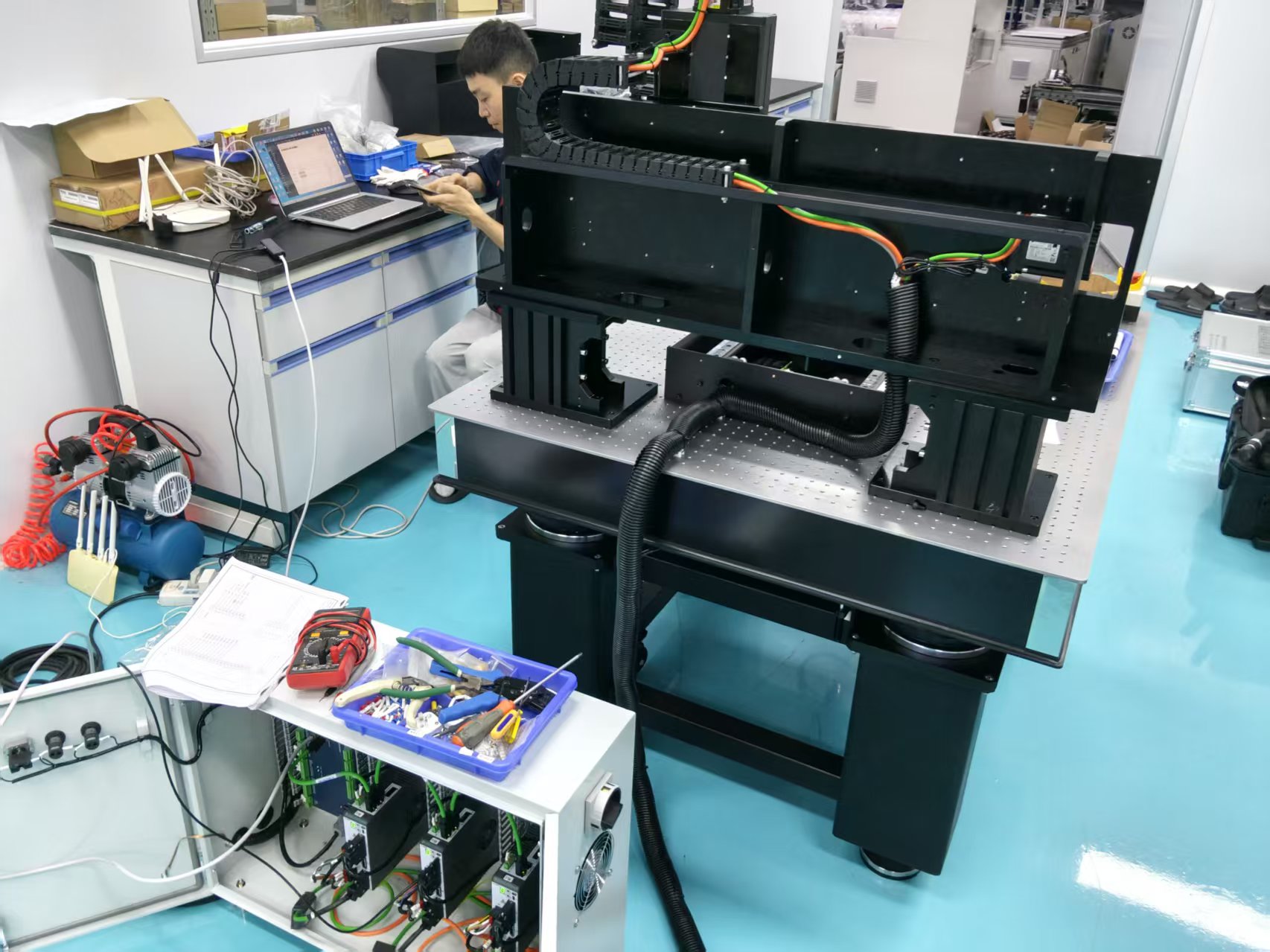

我司重载大理石运动平台，最大可定制10吨重型基座，搭配单摆式四点被动气浮支撑结构，系统固有频率最低可至0.7Hz，临界隔振门槛下探至1Hz左右，被动气浮隔振效率最高可达98%，适配多数珠三角光学、半导体厂房复杂低频振动环境。
