同步带直线模组DT136

一般环境使用
DT136同步带直线模组，重复定位精度±0.04mm，本体宽度136MM，高刚性半封闭结构设计，高速静音寿命长，采用钢丝同步带及单导轨设计，可非标定制。

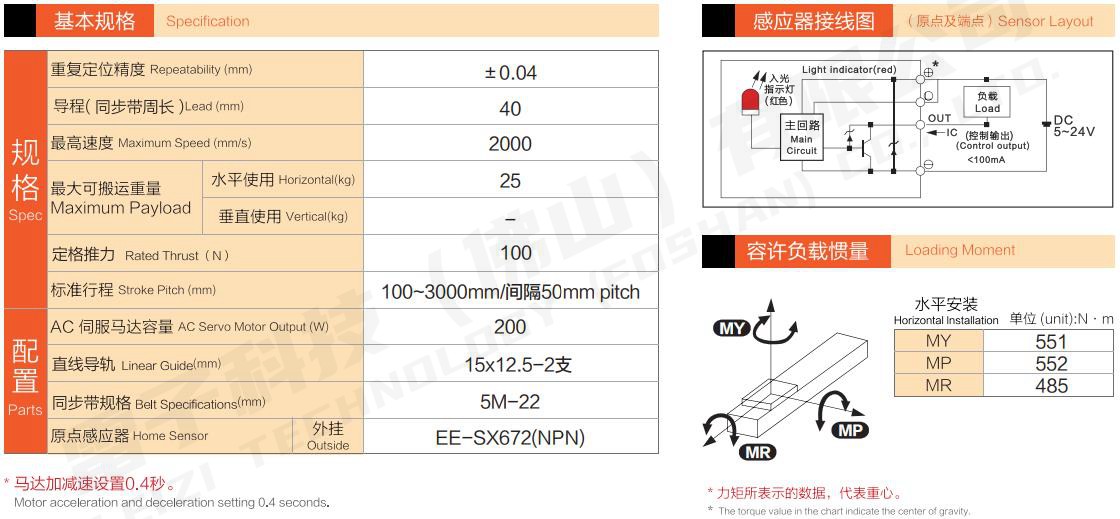

产品参数
定位精度：±0.04mm
同步带周长：40mm
最大水平负载：25kg
最大速度：2000mm/s
有效行程：100mm~3000mm
Tips：丝杆直线模组行程超过750mm时，会产生螺杆偏摆，此时请将降低速度，详情参数及选型建议咨询业务人员。

同步带模组系列

产品型号	重复定位精度(mm)	马达容量(W)	有效行程(mm)	皮带宽度(mm)	导程(mm)	最高速度(mm/s)	水平最大负载(kg)	垂直最大负载(kg)
DT65	±0.1	400	50-3900	32	36.67/22/15.71/11	1833/1100/785/550	60	17
DT80	±0.1	750	50-3800	46	40/28.57/20	2000/1428/1000	100	24
DT102	±0.04	100	50-2500	15	32	1600	10	-
DT120	±0.04	100	50-2500	15	32	1600	10	-
DT136	±0.04	200	50-3000	22	40	2000	25	-
DT170	±0.04	750	50-3000	25	40	2000	45	-

注意：

1. 最高速度（mm/s)是以伺服马达最高转速3000RPM以下为基准。

2. DT65和DT80系列同步带模组有不同减速机减速比所对应导程，详情请查看手册或咨询我司业务人员。

同步带模组详情

同步带直线模组

同步带直线模组

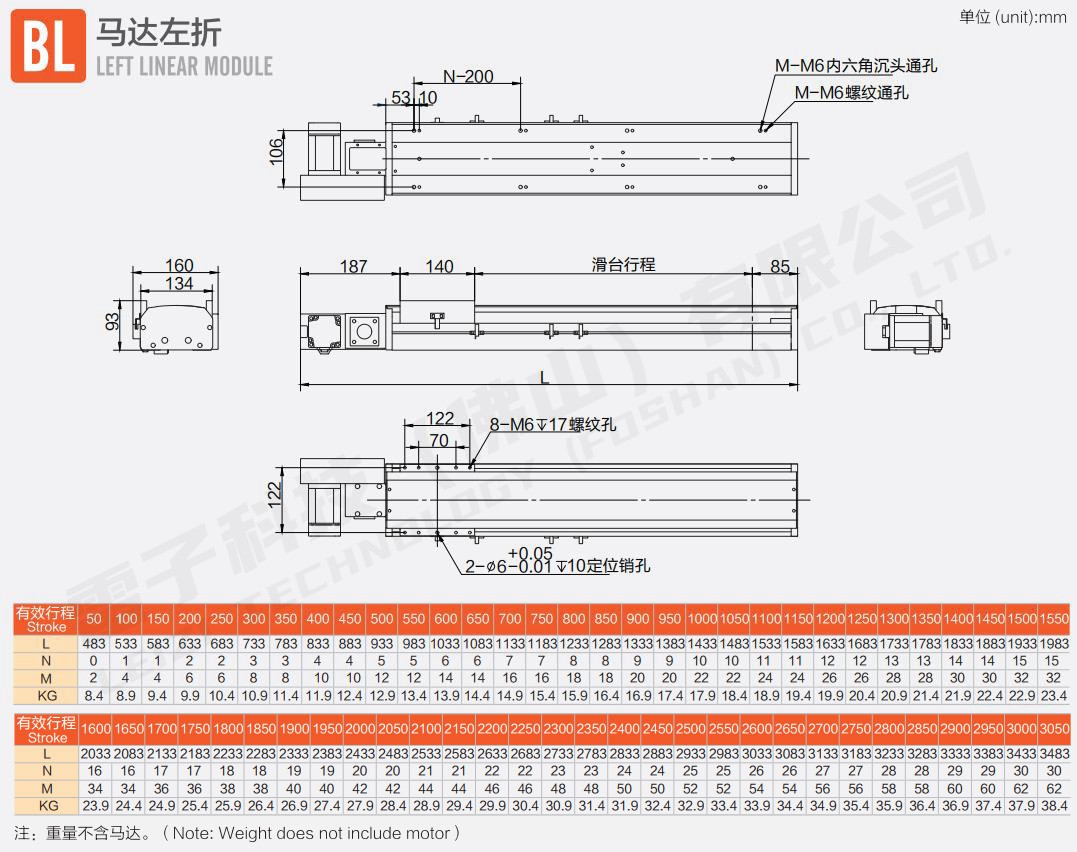

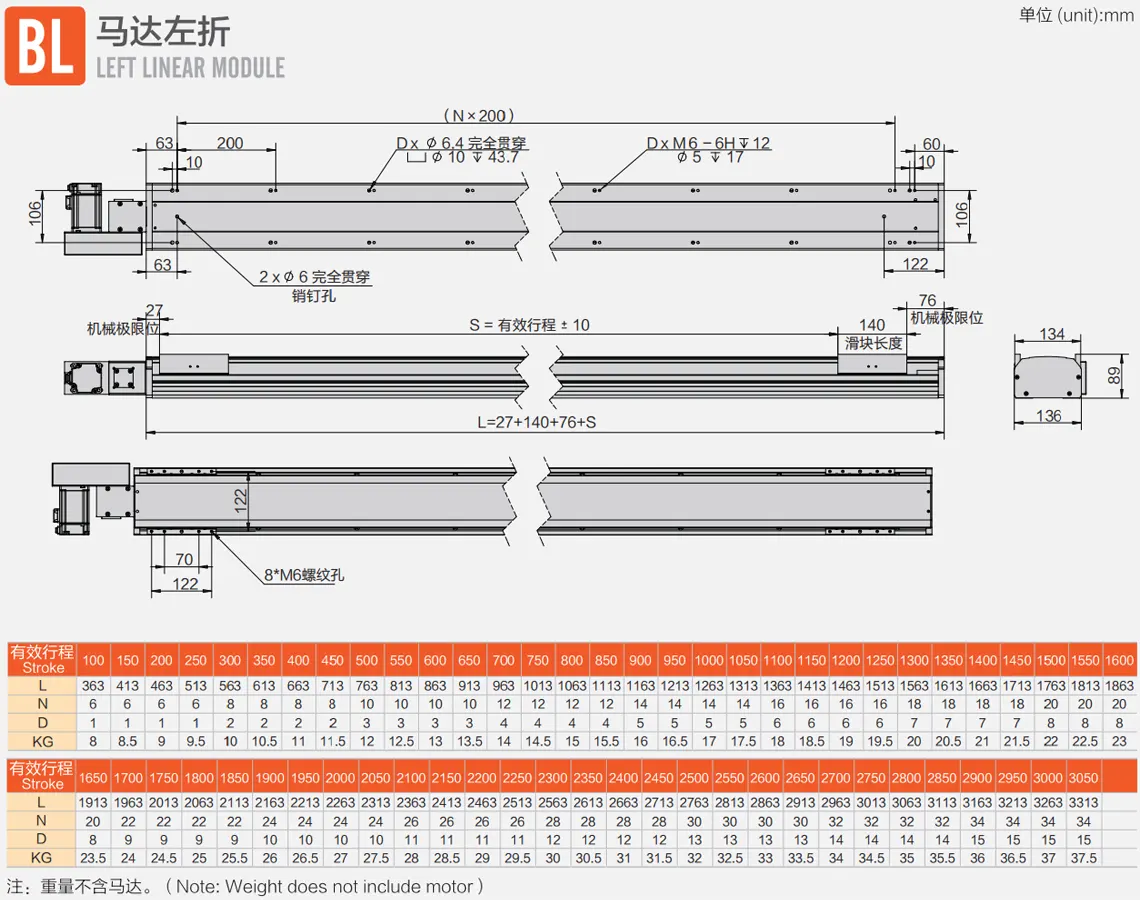

同步带模组DT136系列尺寸图
