丝杆直线模组精度多轴与单轴使用时大不同

来源：雷子科技   时间：2025-08-08  浏览数：3

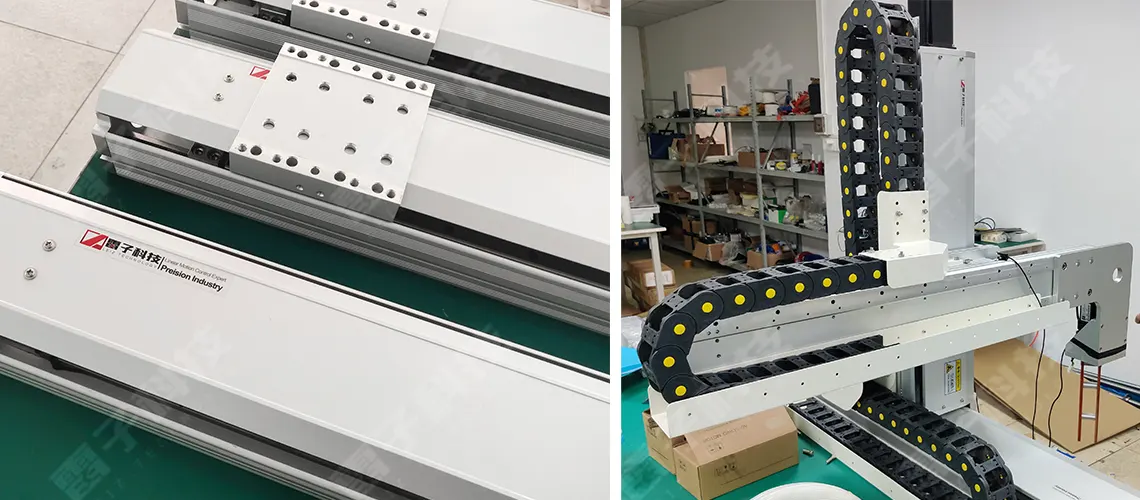

在直线运动平台中应用最多的丝杆直线模组在多轴组合使用和单轴使用时精度方面有大不同，先说结论，多轴组合后其精度通常比单轴精度低1~2个数量级，这种差别源于多重因素的叠加影响的，而大家都能想到的其中之一就是机械耦合误差带来的影响吧。

我们看下单轴直线模组的精度主要指标有重复定位精度，其主要受到丝杆等级与导轨精度的影响；定位精度会受丝杆导程误差、温度漂移影响；运行直线度则受到导轨加工精度和安装台面的影响。对于这些单轴直线模组的误差在多轴组合后必然出现一些系统级综合误差影响，如两轴运动方向的正交偏差、多轴运动平面的整体平整度偏差和多轴联动时因响应速度差异产生的瞬时位置偏差。

直线模组在多轴组合和单轴使用时的差异主要有两个个核心影响因素。机械耦合误差，单轴模组通过连接件组合时，即使单个模组的直线度为0.01mm/m，若安装面平行度偏差0.02mm，组合后两轴的垂直度误差会骤增至0.03mm/m 以上，在三轴组合中会进一步累积。负载分布变化，单轴运行时负载重心与模组轴线基本重合，而组合后负载（如Z 轴部件）会产生附加力矩，导致 XY 轴导轨受力不均。另外，单轴的加速性能在组合后也会降低，而环境中的温度变化也会有所干扰。

以C3级丝杆直线模组为例，重复定位精度±0.003mm，在XY轴组合后重复定位精度降至±0.008~±0.015mm（增加2~5 倍），XYZ三轴组合后重复定位精度进一步恶化至±0.015~±0.03mm。

面对这样的问题我们可以通过哪些手段弥补误差呢？通常我们可以通过精密刮研、激光干涉仪校准（补偿垂直度误差）、动态参数匹配（调整各轴伺服增益）等手段缩小差距，但丝杆直线模组组合系统的精度仍难以完全达到单轴水平。所以，我们在多轴设备设计时需预留足够的精度冗余，避免直接以单轴参数推算系统性能。
